اکسترودر رفت برگشتی

اکسترودر رفت و برگشتی Co-Kneader

اکسترودر Co-Kneader

SJW CO-KNEADERS — سیستم کامپوندساز حرفه ای

اکسترودر رفت و برگشتی (Co-Kneader )



فشار پایین، دمای پایین اما کارائی بسیار بالای KNEADING

برای کامپوندسازی های مورد نیاز

اکسترودر Co-Kneader ، به صورت اکسترودر تک ماردون رفت و برگشتی و با برش دوار بسیار پایین برای برش و کامپاوندهای با دمای بسیار حساس طراحی گشته است. پره های بر روی ماردون به صورت تناوبی گردانده میشوند و با سه ردیف از پینهای kneadingکه بر روی دیواره سیلندر قرار گرفته شده اند، متقابلا درگیر میشوند. فعل و انفعال پره های متحرک و پینهای ثابت پخش و توزیع میکس کردن مواد را به صورت فراهم میکنند. برای اطلاعات بیشتر به قسمت اصول کارکرد اکسترودرهای Buss Kneader مراجعه کنید.

شرکت های مستربچ سازی دنیا از بزرگترین شرکتهای مستربچهای رنگی پلی استر  میباشد. تا کنون هفت خط کامپاوندسازی SJW Co-Kneader مختلف را در این شرکت نصب کرده است. به دلیل مزایای امکانات فنی مان، مستربچهایی تولیدی این شرکت پراکنش بهتر و ویسکوزیته بالاتری را جذب کرده است. و به صورت مستمر به صدها کارخانه نخ های پلی استر فروخته میشوند.

مزایای اکسترودرهای Co-Kneader:

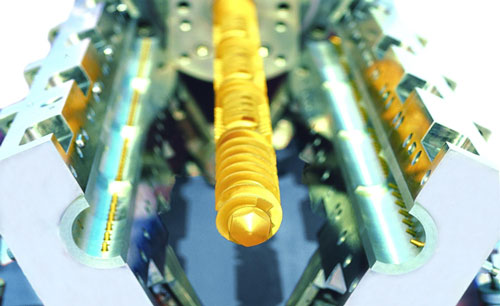

  • حداقل انرژی ورودی، حداقل دمای ذوبsjw-140 screw and pins
  • میکس کردن مواد به صورت فوق العاده همگن، بدون برش میخچه ای، رفتار مساوی ماتریسی پلیمر
  • High degree of self-wiping and have no dead spot.
  • پخش میکس کردن مواد بدون هر گونه تخریب کنندگی پرکننده های نازک
  • بارگیری حجمی بسیار بالا از پرکننده ها و افزودنی ها
  • مخلوط موثر برای عناصر مایع
  • کابرد بسیار وسیع برای کامپاوندسازی بدون تعویض سخت افزار
  • بازشوندگی سیلندر به صورت محوری (از مرکز سیلندر) تمیز کردن آسان و نگهداری سریع آن را گارانتی میکند

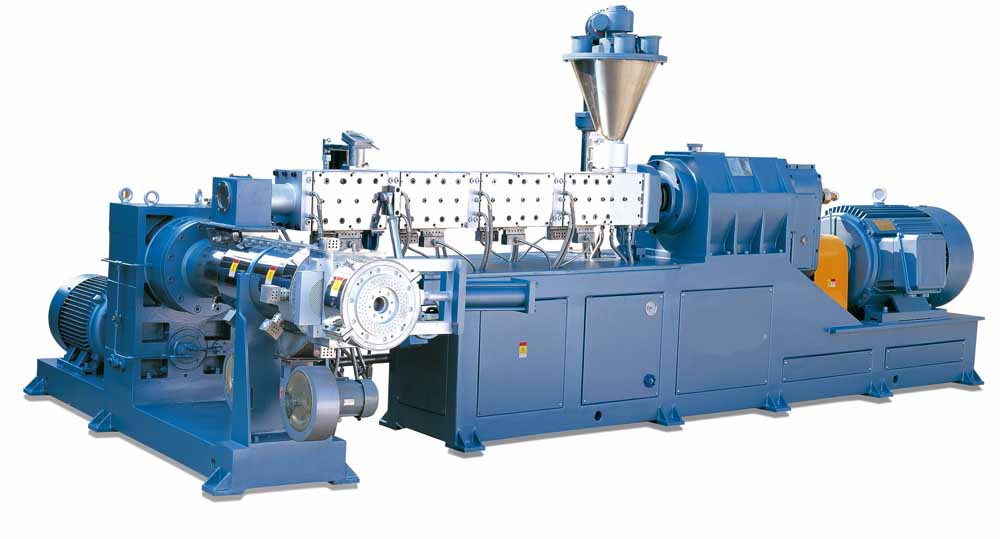

  • تعویض قطعات همانند ماردون و سیلندر به صورت خطی و پینها نیز میتوانند به صورت مجزا تعویض گردنندco-kneader cascade

اصول کارکرد اکسترودر رفت و برگشتی

ماردونهای دوار و رفت و برگشتی با پینهای ثابت

اصول کاری به صورت منحصر به فرد

SJW Co-Kneader ها بسیاز متفاوت از نسل قدیمی اکسترودرهای تک ماردون یا دو ماردون میباشند زیرا دارای مکانیزم بسیار منحصر به فردی میباشند. اسپیرال ماردون kneading در سه وضعیت از محیط دایره جدا شده است. در این شکافها پینهای kneading ثابت قرار گرفته اند، این پینها در داخل محفظه kneading ثابت گشته اند. زمانی که ماردون گردانده میشود در این حالت محور نیز متقابلا حرکت میکند.

co-kneader 2

در طی این فرآیند، مواد نه تنها در بین پینها و پره های kneading خرد نمیشوند ، بلکه همچنین به جریان متناوب خود ادامه میابند. فرآیند این کار کاملا متفاوت از اکسترودرهای قدیمی تک یا دو ماردون میباشند. این فرآیند کارآئی kneading را بوسیله حرکت دادن متقاطع و طولی بهینه سازی میکند. به عنوان مثال این فرایند میتواند پخش و توزیع میکس کردن مواد را با کیفیت بسیار بالا فراهم کند. علاوه بر این با استفاده از بلاک محفظه انتهایی (breechblock ) مناسب، فشار را به صورت نسبتا ثابتی نگه دارد.

با سیستم خنک کننده آب دوار هم برای داخل سیلندر و هم ماردون ، دمای فرایند به صورت بسیار دقیق کترل شده و بسیار پایین تر از دیگر دستگاههای مشابه میباشد، زیرا مواد فرایند دهی میشوند، زمانی که نرم شده اند، نه کاملا ذوب شده باشند. بر طبق این اصل، در اینجا مواد به صورت کمتری تجزیه خواهد شد و کیفیت محصولات نهایی بسیار بهتر خواهد شد.
sjw working 1

خانواده Co-Kneader

از ظرفیت کم تا ظرفیت بسیار بالا!

خانواده AUSTRONEXT Co-Kneader



سیستمهای مختلف Co-Kneader فراگیر هستند ، و حیطه ای وسیع از احتیاجات فرایندهی تولید مواد را پوشش میدهند.






مدل SJW-45 SJW-70 SJW-100 SJW-140 SJW-200
قطر ماردون 45mm 70mm 100mm 140mm 200mm
L/D 10~25 10~25 10~25 10~25 10~25
Stroke 6.75mm 10.5mm 15mm 21mm 30mm
قدرت موتور 22kw 55kw 110kw 220kw 355kw
حداکثر سرعت ماردون 500 500 500 500 500
خروجی(kg/h) 40~60 150~250 400~500 800~1000 4000~5000



sjw-70 co-kneader
SJW-70                                      SJW-45

sjw-200

SJW-200 Co-Kneader

 نصب اکسترودر به عنوان نمونه



Whole set Indonesia

اکسترودر SJW-100 Co-Kneader  در اندونزی

کاربرد اکسترودر رفت و برگشتی

کامپاوندسازی فوق العاده



طراحی اکسترودر با حرکت رفت برگشتی  SJW راه حلهای مختلفی را برای محصولات و فرایندهای بهینه شده جهت کاربردهای ذیل بوجود می آورد:

  • روکش سیم و کابلها
  • مستربچ ها
  • ترموپلاستیکهای مهندسی
  • الاستومرهای مهندسی
  • ترموست
  • آنتی حریقها
  • کامپوندسازی PVC
  • جوهر و پوشش دهندگان پودری

masterbatch 110px wires 110px shoes 110px
الاستومرها             سیم و کابل            مستربچهای رنگی

nylon composite pvc powder coating
پوشش دهندگان پودری   کامپوندهای PVC   کامپوزیتهای نایلون





PT INTER ANEKA LESTARI KIMIA  یکی از بزرگترین تولیدکنندگان مستربچهای رنگی پلی اتیلن و پلی پروپیلن در اندونزی میباشد. 8 خط تولید سیستمهای کامپوندینگ در کارخانه این شرکت در حال کار میباشد، که در میان آنها پنج خط با اکسترودر SJW Co-Kneaders وجود دارد. همه آنها به صورت ویژه ای برای ساخت مستربچهای رنگی طراحی گشته اند

ANEKA2 ANEKA1



اکسترودر مصرف آزمایشگاهی

SJW-45 CO-KNEADER : یک دستیار بسیار عالی برای بخش تحقیق و توسعه

مزایای اکسترودر Co-Kneader :

  • محصولات مستعد تخریب پلیمر
  • محصولات مستعد گسیختگی فیزیکی
  • محصولات پر کننده نیاز به بارگذاری با ظرفیت بالا
  • مواد با چسبندگی بالا

مشخصه های اصلی اکسترودر Co-Kneader :

  • میکس کردن مواد به صورت کنترل شده و با برش مساوی
  • میکس کردن مواد با بازدهی بسیار بالا همراه با توزیعی بسیار موثر
  • پرکننده با ظرفیت بارگذاری بسیار بالا
  • کنترل دما به صورت بسیار دقیق
  • محدود کردن توزیع زمان اقامت
  • تغذیه موثر مایعات

مشخصات فنی:

  • قطر ماردون: 45mm
  • ضربه نوسان کننده: 6.75mm
  • L/D: 12~20
  • حداکثر سرعت: 500 rpm
  • قدرت موتور اصلی: 22KW
  • گرمایش : برقی
  • خنک کننده : آب
  • تعداد نواحی گرمایشی و سرمایش: 5 ناحیه
  • ابعاد: 3220*1500*1700mm
  • وزن: 2000KG

تجهیزات جانبی: تغذیه کننده حجمی، تغذیه کننده یک طرفه، پمپ وکیوم، سیستم خنک کننده سیرکولار، اسکرین چنجر، قالب، سیستم پلت کننده (پایین خطی)
نمای اصلی اکسترودر SJW-45

co-kneader
